CNS活動式移動施工架組裝流程
吉翁鷹架 專業CNS4750製造商 遵循勞檢相關規定
步驟01：用交叉拉桿固定底層梯形架。 步驟02：裝上輪子用Ｒ銷鉚釘固定。
步驟03：組合調整座＋斜撐。 步驟04：固定斜撐鎖緊活扣螺栓。
步驟05：調整座與地面確實固定。 步驟06：裝水平踏板穩固施工架。
步驟07：掛上吉翁專利扶手先行。 步驟08：安裝五階底層樓梯＋扶手。
步驟09：安裝上層梯型架。 步驟10：安裝交叉拉桿及上下欄杆。
步驟11：拆扶手先行往上層掛上。 步驟12：安裝第二層水平踏板。
步驟13：安裝最上層小爬梯。 步驟14：安裝小爬梯雙扶手。
步驟15：裝上可掀踏板讓工作檯滿鋪。 步驟16：爬到第二層。
步驟17：安裝頂層１２１９欄杆。 步驟18：鎖緊四支１８２９水平構件。
步驟19：安裝踢腳板用自備鐵絲固定。 步驟20：完成組搭。
CNS活動施工架介紹
吉翁鷹架 專業CNS4750製造商 遵循勞檢相關規定
適用於常移動變更施工位置的施工需求，例如施工於天花板、牆壁高處之裝修工程、設備安裝等，可使用移動式活動施工架方便從事輕便施工作業。要移動活動施工架前，(施工架上有人員時不得移動施工架)先將斜撐之調整座向上鬆開離開地面，並放開輪子煞車後緩慢推移，到達定位後，應將斜撐調整座固定於地面並將輪子煞車固定後才可上施工架施工。1.219M梯形立架結構設計，確實使用插銷做固定連結，讓活動施工架主體更為穩固。活動施工架需以人力推移時，如遇到坡度、地面凹凸不平等之情況，很容易發生傾倒災害，因此使用前應注意地面安全狀態，如推行中遇到地形變化，需特別注意避免傾倒危險發生。若遇到地面凹凸高低不平狀況時，需確實鎖緊斜撐調整座固定於地面，並檢查整體施工架穩定度後，才可上施工架施工，多一分用心與細心，有效減少災害發生並提高施工安全性。
產品介紹 / CNS單層活動施工架
使用CNS4750產品，整組符合勞檢規定組配!!
- 依勞工施工安全相關規定，使用CNS4750產品組配，整組符合勞檢規定，適用於室內裝修、廠區、挑高天花板、更換燈具、油漆、微整修等施工...需隨時移動施工位置的施工環境，移動式上下設備。

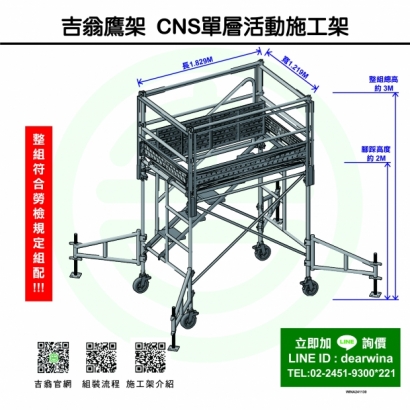

- 人員站立高度(最上層水平踏板位置)約為 2M，整組施工架總高約為 3M。
- (每層立架高度1.725M x 1層 + 輪高約0.25M = 腳踩高約 2M )
- 整組尺寸(不含活動架斜撐): 總高約 3M x 長1.829M x 寬1.219M。
- 出貨材料堆疊打包後尺寸約:長300cm x 寬140cm x 高40cm。重量約:220kg。
- 施工架最大活載重:300kg。
- 免費提供銷售證明一份(內含CNS證書及測試報告)，紙本請自行妥善保管使用，
- 補發將另酌收工本費$100/份。如有疑問請詳看 Q&A:銷售證明不夠用??(展開全部)
- 可另自行加購應力結構計算書(含第三方技師簽證)(未整組完整購買，恕不提供加購應力服務)
| C N S 單 層 活 動 施 工 架 材 料 明 細 | |||
| 序 | 產 品 名 稱 | 數 量 | 備 註 說 明 |
| 01 | 梯型立架-底層(寬1219x高1725mm)(含連接棒) | 2 | 符合國家標準品 |
| 02 | G型插銷(5mm) | 6 | (4支=用於上下梯形架+頂層欄杆連結安裝插銷固定) (2支=用於樓梯扶手安裝插銷固定) 總計6支 |
| 03 | (CNS)交叉拉桿1829型/錏管T2.0 | 2 | CNS4750 國家標準正字標記產品 |
| 04 | 下欄杆-1800/1829mm共用型 | 2 | |
| 05 | (CNS)雙圓管鋼踏(寬570x長1829mm) | 1 | CNS4750 國家標準正字標記產品 |
| 06 | 可掀式雙管水平踏板(寬570x長1829mm)(全掀) | 1 | |
| 07 | 頂層欄杆(寬1219x高950mm)(活動施工架專用) | 2 | |
| 08 | 水平構件(長1829mm扣型橫桿) | 4 | 搭配(8)頂層欄杆用之橫桿。 |
| 09 | 伸縮式(底層五階)樓梯2122-2227mm(可加裝扶手型) | 1 | 第一層專用 |
| 10 | 鉚釘(機械鍍鋅) | 4 | For輪子固定，搭配(11) R型叉銷 使用。 |
| 11 | R型叉銷 | 4 | For輪子固定，搭配(10) 鉚釘 使用。 |
| 12 | 八吋輪子 | 4 | |
| 13 | 斜撐 (單扣可換式) | 4 | 搭配(14) 600型 調整座使用。 |
| 14 | 600型調整座(高600mm)雙螺帽 | 4 | 搭配(13) 斜撐 使用。 |
| 15 | 踢腳板(寬154x1880mm)(T0.7) | 4 | 可凹折成Ｌ型，需自備鐵絲固定。 |
| 16 | 樓梯扶手(伸縮樓梯專用) | 1 | 需搭配使用 (2) G型插銷 來安裝固定。 |
| 17 | 扶手先行掛具(正組) | 4 | 2022新款，組搭影片步驟七，搭配(17+18+19)使用。 |
| 18 | 扶手欄桿1219 | 2 | 2022新款，組搭影片步驟七，搭配(17+18+19)使用。 |
| 19 | 扶手欄桿1829 | 2 | 2022新款，組搭影片步驟七，搭配(17+18+19)使用。 |
| ●以上完整購買整組符合勞檢規定，材料買賣不含組搭。請加LINE詢價。 | |||
