CNS活動式移動施工架組裝流程
吉翁鷹架 專業CNS4750製造商 遵循勞檢相關規定
步驟01:用交叉拉桿固定底層梯形架。 步驟02:裝上輪子用R銷鉚釘固定。
步驟03:組合調整座+斜撐。 步驟04:固定斜撐鎖緊活扣螺栓。
步驟05:調整座與地面確實固定。 步驟06:裝水平踏板穩固施工架。
步驟07:掛上吉翁專利扶手先行。 步驟08:安裝五階底層樓梯+扶手。
步驟09:安裝上層梯型架。 步驟10:安裝交叉拉桿及上下欄杆。
步驟11:拆扶手先行往上層掛上。 步驟12:安裝第二層水平踏板。
步驟13:安裝最上層小爬梯。 步驟14:安裝小爬梯雙扶手。
步驟15:裝上可掀踏板讓工作檯滿鋪。 步驟16:爬到第二層。
步驟17:安裝頂層1219欄杆。 步驟18:鎖緊四支1829水平構件。
步驟19:安裝踢腳板用自備鐵絲固定。 步驟20:完成組搭。
CNS活動施工架介紹
吉翁鷹架 專業CNS4750製造商 遵循勞檢相關規定
適用於常移動變更施工位置的施工需求,例如施工於天花板、牆壁高處之裝修工程、設備安裝等,可使用移動式活動施工架方便從事輕便施工作業。要移動活動施工架前,(施工架上有人員時不得移動施工架)先將斜撐之調整座向上鬆開離開地面,並放開輪子煞車後緩慢推移,到達定位後,應將斜撐調整座固定於地面並將輪子煞車固定後才可上施工架施工。1.219M梯形立架結構設計,確實使用插銷做固定連結,讓活動施工架主體更為穩固。活動施工架需以人力推移時,如遇到坡度、地面凹凸不平等之情況,很容易發生傾倒災害,因此使用前應注意地面安全狀態,如推行中遇到地形變化,需特別注意避免傾倒危險發生。若遇到地面凹凸高低不平狀況時,需確實鎖緊斜撐調整座固定於地面,並檢查整體施工架穩定度後,才可上施工架施工,多一分用心與細心,有效減少災害發生並提高施工安全性。
施工架作業安全檢查重點及注意事項 :
▲ 施工架上有人員時不得移動施工架。
▲ 施工架上有人員施工時應固定腳輪避免滑動。
▲ 作業人員上下應使用內梯。

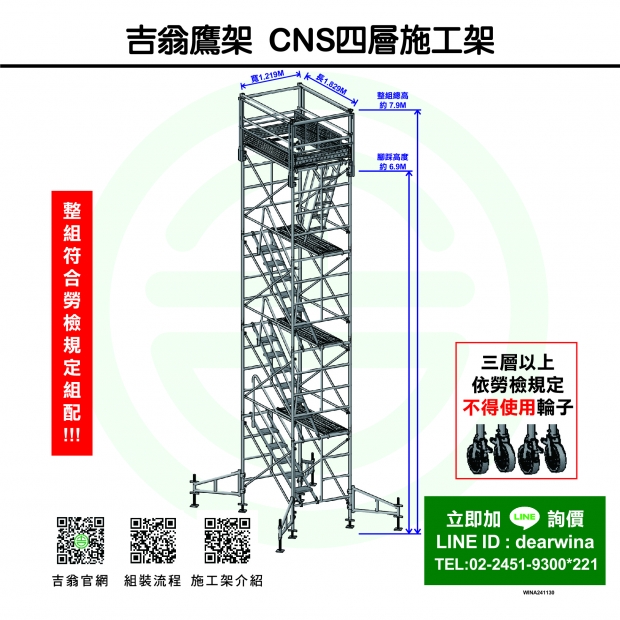

產品介紹 / CNS四層施工架
依勞工施工安全相關規定,四層不可使用輪子推移!!
- 依勞工施工安全相關規定,三層以上不可使用輪子推移施工架,移動式上下設備,
三層(含)以上施工架如有推移施工架需求,依規定須將兩組四層合併使用才可安裝輪子推移施工架。 - 人員站立高度(最上層水平踏板位置)約為 7M,整組施工架總高約為 8M。
- 整組尺寸(不含活動架斜撐): 總高約 8M x 寬1.829M x 深1.219M。
- 出貨材料堆疊打包後尺寸約:長300cm x 寬140cm x 高120cm。重量約:480-560kg。
- 施工架最大活載重300kg。
- 免費提供銷售證明一份(內含CNS證書及測試報告),紙本請自行妥善保管使用,
- 補發將另酌收工本費$100/份。如有疑問請詳看 Q&A:銷售證明不夠用??(展開全部)
- 可另自行加購應力結構計算書(含第三方技師簽證)(未整組完整購買,恕不提供加購應力服務)
C N S 四 層 施 工 架 材 料 明 細 | |||
序 | 產 品 名 稱 | 數 量 | 備 註 說 明 |
01 | 梯型立架-底層(寬1219x高1725mm)(含連接棒) | 2 | 符合國家標準品 |
02 | 梯型立架-上層(寬1219x高1725mm)( 含連接棒) | 6 | 符合國家標準品 |
03 | G型插銷(5mm) | 22 | (16支=用於上下梯形架+頂層欄杆連結安裝插銷固定) (6支=用於樓梯扶手安裝插銷固定) 總計22支 |
04 | (CNS)交叉拉桿1829型/錏管T2.0 | 8 | CNS4750 國家標準正字標記產品 |
05 | 下欄杆-1800/1829mm共用型 | 6 | |
06 | (CNS)雙圓管鋼踏(寬570x長1829mm) | 4 | CNS4750 國家標準正字標記產品 |
07 | 可掀式雙管水平踏板(寬570x長1829mm)(全掀) | 1 | |
08 | 頂層欄杆(寬1219x高950mm)(活動施工架專用) | 2 | |
09 | 水平構件(長1829mm橫桿) | 4 | 搭配(8)頂層欄杆用之橫桿。 |
10 | 伸縮式(底層五階)樓梯2122~2227mm(可加裝扶手型) | 1 | 第一層專用 |
11 | 伸縮式(六階)樓梯2476~2514mm(可加裝扶手型) | 2 | 第二三層 |
12 | 小爬梯(五階)(含鉚釘+R銷)(可加裝扶手型) | 1 | 第四層專用 |
13 | 小爬梯扶手 | 2 | 第四層專用 |
14 | 鉚釘(機械鍍鋅) | 4 | For輪子固定,搭配(15) R型叉銷 使用。 |
15 | R型叉銷 | 4 | For輪子固定,搭配(14) 鉚釘 使用。 |
16 | 八吋輪子 | 4 | |
17 | 斜撐 (單扣可換式) | 4 | 搭配(18) 600型調整座 使用。 |
18 | 600型調整座(高600mm)雙螺帽 | 4 | 搭配(17) 斜撐 使用。 |
19 | 踢腳板(寬154x1880mm)(T0.7) | 4 | 可凹折成L型,需自備鐵絲固定。 |
20 | 樓梯扶手(伸縮樓梯專用) | 3 | 需搭配使用 (3) G型插銷 來安裝固定。 |
21 | 扶手先行掛具(正組) | 4 | 2022新款,組搭影片步驟七,搭配(22+23)使用。 |
22 | 扶手欄桿1219 | 2 | 2022新款,組搭影片步驟七,搭配(21+23)使用。 |
23 | 扶手欄桿1829 | 2 | 2022新款,組搭影片步驟七,搭配(21+22)使用。 |
24 | (CNS)280型調整座(高280mm) | 4 | CNS4750 國家標準正字標記產品 使用三層以上時需將輪子替換成調整座固定。 |
25 | (CNS)壁拉桿(伸縮250~360mm) | 4 | CNS4750 國家標準正字標記產品 將施工架與建築物固定連結加強穩固,另有其他尺寸, 請注意尺寸範圍。(需鑽牆) |
●四周無靠牆無法固定安裝CNS壁拉桿時,建議另加購以下 大管撐 組合(25+26),加大支撐面積。 | |||
26 | (CNS)緊結聯結器(自由型)雙活扣 | 12 | CNS4750 國家標準正字標記產品 |
27 | STK500 ψ42.7 x T2.3 x 長5920mm (錏管) | 4 | |
28 | STK500 ψ42.7*T2.3*1973mm (錏管) | 4 | |
●以上完整購買整組符合勞檢規定,材料買賣不含組搭。請加LINE詢價。 |
